環網柜的作用及原理

作者：管理員點擊：1327 發布時間：2023-03-21 21:02:34

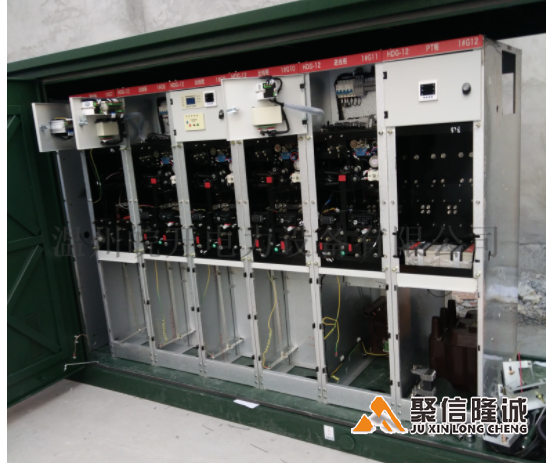

環網柜的作用

環網柜的作用是聯系環網線路，提高線路的供電可靠性，還有就是保護變壓器、限制短路電流，使變壓器免于承受突發短路故障電流，并在10msl以內快速切除變壓器內部短路故障，防止有內部電弧弓起的壓動升而導致變壓器損害，使變壓器得到更為可靠合理的保護。而對于變壓器低壓側端部短路，合理地選用高壓熔絲,由高壓側熔斷器切除低壓側端部短路故障，有效地保護變壓器。

每一個配電支路既可以同它的左側干線取電源，又可以由它右側干線取電源。當左側干線出了故障，它就從右側干線繼續得到供電，而當右側干線出了故障，它就從左側干線繼續得到供電。

這樣一來，盡管總電源是單路供電的，但從每一個配電支路來說卻得到類似于雙路供電的實惠，從而提高了供電的可靠性。

環網柜的原理

環網柜的原理是線路互供，即不同的線路從不同的變電站出來后，互相拉手，正常情況下聯絡斷開，各自運行，但一旦某個變電站停電，就可以把停電的變電站的由變電站線路斷開，把聯絡合上，讓另一個變電站帶原本由原變電站帶的負荷。

或者某個線路或變電站帶負荷過高，而另一個帶負荷過低，則可以有選擇性的從某個聯絡點斷開，由負荷較低的線路或變電站來帶分擔一部分負荷，這樣既保證了供電的可靠性，也保證了電網的穩定運行。
